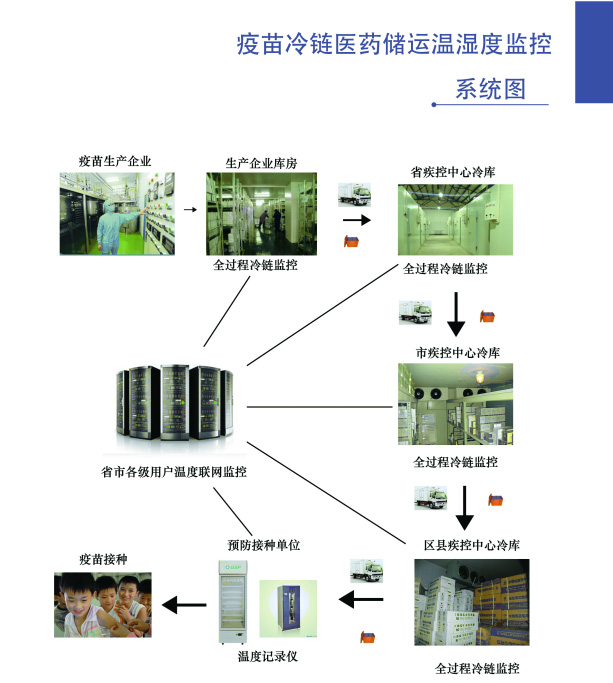

疾控冷链解决方案
无线温度标签专用GPRS设备
1、主要优势：
>集成无线GPRS、SMS短信功能为一体，稳定性强、集成度高、体积小、安装方便的特点。
>大容量存储，在接两个无线温度标签的情况下可以存储30000组数据，按正常5分钟（可通过软件设置），报警2分钟存储（可通过软件设置），可以存储41天的数据。
>设备都配有便携式无线蓝牙打印机，带电池，携带方便。
>探头自动检测功能，连接失败的情况下会有提醒报警功能。
>电池电量低电报警功能。
>在远程升级功能。
>在GPRS主机设备上，任意添加或删除无线温度标签。
>温度标签可重复利用，低点提示后，温度标签还可以正常工作一段时间，只要在此时间段内更换电子纽扣电池即可。
>同时支持2个IP地址，上传到两个服务器。
>数据缓存功能，发生网络阻塞时，可以进行数据缓存，等服务器恢复正常后，将缓存数据进行打包发送。
>声光报警功能，同时具有蜂鸣器、语音提示、LED灯报警功能，监测仪断电报警，温度超标报警功能，温度标签链接失败报警。
>LCD温度显示精度为0.1℃。
>两个供电口，分主供电口和备用电池供电口，市电停电后，自动切换到备用电池进行供电，可工作时间大于24小时。
>使用频道隔离技术，多个设备互不干扰；加密计算与认证，确保了数据的安全，防止链路窃听与数据破解。
>支持远程SMS短信或TCP，UDP链路修改设备IP地址，或报警电话号码功能。
>支持链接卡片数大于200张。
2、技术参数：
2.1、网络GPRS主机主要技术参数
> GPRS主机工作电压：DC12V/120mA 或 DC24V/60mA
> GPRS主机尺寸：长x宽x高 （170x100x30mm）
> 使用环境：工作-25℃～75℃，存储-35℃～85℃，相对湿度10%～95%（不凝结）
> 回传间隔可调1分钟~24小时；
> 双IP功能，可同时上传两个服务器；
> 多种通讯接口，支持GPRS、SMS短信、RS485、RS232、USB口、RJ45；
> 处理器介绍：
采用工业级32位ARM7处理器；主频高达到72MHZ，
1.25DMips/MHz；宽温（-40℃－+85℃工作范围）；高达12位的ADC转化精度（1us的转换时间）；抗干扰能力强；兼容5V电压入；具有丰富的外设。
> 操作系统：
采用嵌入式多任务操作系统UCOS-II,使提高了系统的运行效
率，同时使系统运行更加稳定可靠。
> 通信模组：GSM850/EGSM900：CLASS4(2W) DCS1800/PCS1900：CLASS1(1W)
2.2、无线（RFID）温(湿)度标签
> 技术性能：采用数字型温度传感器，具有抗干扰能力强，功耗低，工作稳定，安装方便的特点；
> 定时采集温度数据并实时上传给网络GPRS主机；GPRS主机通过GPRSRJ45RS232等多种接口上传给服务器或单机版监控软件；
> 电池可更换，使用高容量纽扣锂电池，具有防潮防湿，体积小的特点；
> 高温改性ABS塑料外壳；
> 无线传输通道采用 加密算法与认证，确保数据安全，防止链路窃听与数据破解；
> 测量温度精度: ±0.2℃；
> 测量范围： -50℃-125℃；
> 测量湿度精度:±3%RH (温湿度型标签)；
> 测量范围:10-90% RH (温湿度型标签)；
> 传输距离:无遮挡距离≥80米；
> 工作温度： -40℃～55℃；
> 电池寿命：≥1年；
> 防护等级：IP43；
> 静态电流：＜2μA；工作电流：＜5mA；
> 具有较强的抗电磁干扰能力：10V/m 0.1～1000MHz AM调幅电磁波。
3、操作说明
3.1打开/关闭短信报警及GPRS远程监控功能
在主显示界面下按【+/-】按键，界面提示“是否打开GSM功能”或“是否关闭GSM功能”，按确定按键【ENT】即可完成设置；关闭后管理主机不会发送报警短息、也不会通过GPRS把温湿度数据上传给平台。
3.2、打开/关闭记录功能、清除历史记录功能
在主显示界面下按下【CLR】按键，界面提示“是否关闭历史记录功能”或“是否打开历史记录功能”，按确定按键【ENT】即可完成操作；打开历史记录功能后，管理主机会自动记录各个RS485节点数据。
清除历史记录，在主显示菜单下依次按下按键【5】，【3】，【CLR】,进入历史清除提示界面“清除历史记录”，按【ENT】确定清除，按【ESC】按键不清除并退出。
3.4、设置探头个数
任意设置1~32个RS485节点，按【SET】按键进入设置参数，密码“123456”，进入后选择“设置探头个数”菜单，打开或关闭某个探头，设置完成后按【ENT】保存。
例如：一个库里面需要安装10个温湿度监测点，通过一个管理主机采集上来，并传个电脑显示。
必须用1~10号探头ID，不能出现用1,2,3,4,5,6,8,9,10,11这10个ID，这样可能造成平台显示不正常。请选择1,2,3,4,5,6,7,8,9,10共10个ID。
3.5、设置本机地址ID
在主显示界面下按【SET】按键进入设置参数，密码“123456”，进入后选择“设置本机ID”菜单，输入ID号后按【ENT】保存。
3.6、设置短信报警时间间隔
在主显示界面下按【SET】按键进入设置参数，密码“123456”，进入后选择“设置短信报警时间间隔”菜单，输入参数后按【ENT】保存。
注意：报警次数小于255次的时候，是有次数限制的，设置200次，短信只会报警200次，以后再发生报警，不会通过短信发送出去，必须设备断电或重启后清除。如果设置报警次数为255次，则只要有报警信息，就会通过短信进行发送。
3.7、设置温湿度上下限
在主显示界面下按【SET】按键进入设置参数，密码“123456”，进入后选择“设置温湿度上下限设置”菜单，输入参数后按【ENT】保存。
3.8、设置每次报警器报警时间长度
客户有特殊需求，需要外界一个大的声光报警器，这时需要对报警时间长度进行设置。
我们的声光报警设备，是标准的RS485接口，只需将其连接到RS485线上即可实现。
3.10、蓝牙打印功能
在主显示界面下，按向左按键【<】，进入蓝牙打印机搜索状态，搜索到蓝牙打印机后，输入“打印起始时间”和“打印结束时间”，按【ENT】开始打印。
3.11、查看报警信息
在主界面下按【ALM】按键，显示温度超标信息、湿度超标信息、探头连接失败信息。
3.12、查看其它参数信息
在主界面下按【ENT】按键，进入其他参数查询，如：IP地址、报警上下限等。
3.13、查看软件和硬件版本号
在主界面下按【>】按键查看。
3.14、设置日期时间
在主显示界面下按【SET】按键进入设置参数，密码“123456”，进入后选择“设置日期时间”菜单，选择后按【>】/【<】移位，按数字按键修改，最后按【ENT】保存，即可完成校准日期时间。
4、设置软件使用说明

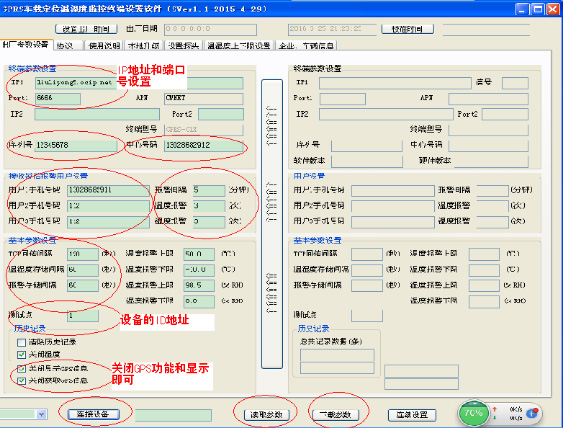

4.1、基本参数设置如下：

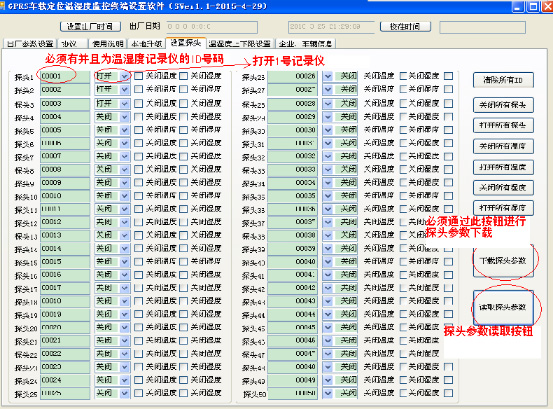

4.2、设置探头个数及ID
错误设置：

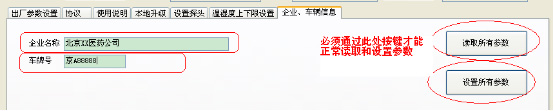

4.3、设置企业名称和车牌号
5、安装

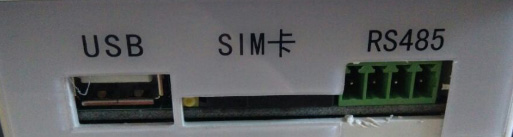

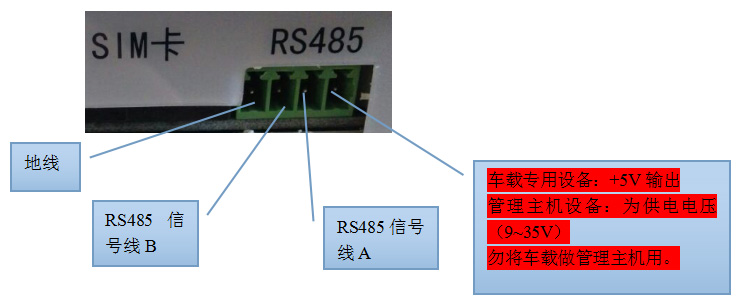

5.1、接口图如下：
USB口：和电脑相连，用来进行设置参数，不能支持设备正常上线连接服务器。
SIM卡：需要进行远程监控或需要短信功能时，需要安装SIM卡。
RS485接口：如果是车载设备，需要连接RS485采集探头。
注意：接RS485探头时，需要选择探头工作模式（分主动模式和被动模式两种）
6、常见问题
传感器连接失败：请检查接线是否链接正常，检查探头设置是否正确。
不发短信：请检查是否插入SIM卡，GSM功能是否打开，短信接收号码是否设置正确，有没有设置报警次数限制，报警时间间隔。
没有历史记录：请检查是否打开历史记录功能。
有报警声响：按【ALM】按键，查看报警信息，三种情况报警分别为 温度超标、湿度超标、传感器连接失败。
蓝牙打印不出来：查看蓝牙打印机是否打开，有无打印纸，设备是否打开蓝牙搜索功能。
链接不上软件/软件不上数据：供电是否正确（必须用12V~36V电源供电），SIM卡是否开通，GSM天线是否安装，IP地址和端口号是否设置正确，用IP专业户 检测端口是否打开；软件设置是否正确，如协议、通道等。
