GSP医药温湿度（库房）系统方案阐述
一、系统方案阐述
1.方案综述
1.北京美好冠群科技有限公司提供的温湿度监测系统,具有品质过硬、响应速度快、抗干扰能力强、性价比高等优点。
本系统准确实现对监测现场温湿度数据的实时采集、显示、存储、GPRS数传、SMS短信报警及声光报警功能；系统通过分布在库区各处的MHFY-C2温湿度记录仪组成的监控点阵，实时传送给MHFY-IG2的管理主机，同时传送给计算机监测软件进行显示和存储。
监测软件可以实现对温湿度记录仪MHFY-C2的参数修改、传感器精度校正、时间校准等功能。
温湿度记录仪MHFY-C2和管理主机MHFY-IG2之间是通过RS485总线进行数据传输的，计算机监测软件实时从管理主机获取各个温湿度仪表的数据，同时可以显示对各个温湿度仪表的设置功能；具有操作简单、功能强大、稳定性高的特点。
同时基于互联网构建的信息查询系统通过不同等级的授权可准确查询所在库房的温湿度变化趋势和当前状态，整个系统可靠，实用，准确，能更好地为仓储服务。
2.系统主要技术参数
1、测温范围：-40℃－85.8℃（可选其它范围）
2、测湿范围：0－100％
3、测温精度：±0.5 ℃（＠25℃）
4、测湿精度：≤±3％RH(@25℃,10%-90%RH)
3.系统主要优势
◆系统优越性：系统全部采用32位ARM处理器，速度快、稳定性高的特点；
◆实时记录：实时自动记录温湿值，并可自动生成历史记录报表与曲线。
◆易于查询：本系统查询简单，查询结果一目了然。可查询任一时段，任一被测点的温湿度值与温湿度曲线图 。
◆直观的人机界面：办公室的管理层也能实时了解现场温湿度变化情况。
◆完整精确且灵活记录打印：有选择性的打印您所需的历史数据。
◆灵活的报警功能：实现上位计算机报警；自动拔号报警或短信报警
◆系统可扩充性强：测点可在一定范围内任意增加，外接执行机构（如风机、加热器，加湿器、除湿机等）可实现环境自动控制。

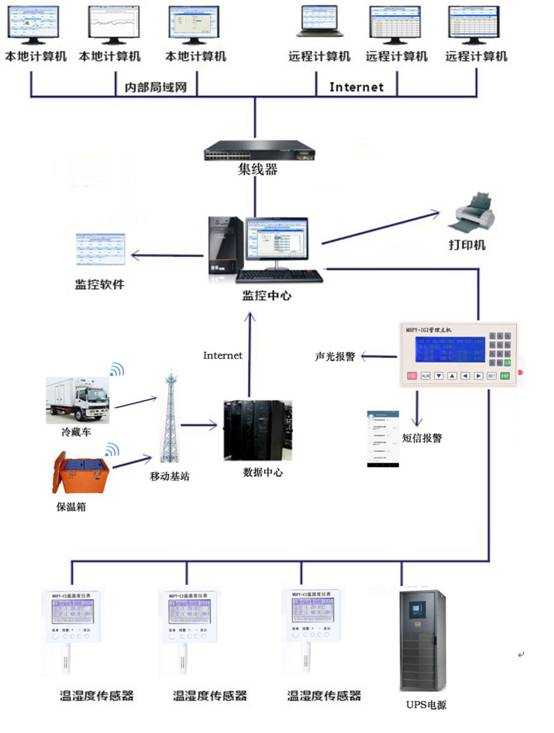

4.系统的信息传输
5．温湿度仪表MHFY-C2及MHFYL2
温湿度仪表分为一体式（MHFY-C2）和分体式（MHFY-L2），一体式为仪表主机和温湿度传感器为一体，中间没有连接线，具体图书下：
分体式（MHFY-L2）为仪表主机和温湿度传感器分开，中间用连接线连接。具体图片如下：
产品主要功能及优势
第一大优势：硬件硬件采用进口工业级32位ARM7微控制器，内核Cortex-M3，具有速度快，稳定性高等特点。（现在市场上多采用国产的8位单片机，速度慢，抗干扰能力差，稳定性差的缺点）。
第二大优势：软件系统采用UCOS-II操作系统，使产品具有更高的稳定性。（现在市场上的低端国产8位机硬件，是不能运行操作系统的，只是简单的裸机程序，稳定性差，处理速度慢）。
第三大优势：显示采用大屏的LCD液晶点阵汉字显示屏，带背光，可以任意关闭或打开背光，因为能显示汉字，所以会有更多的提示信息，只需按提示信息即可完成操作，更加有利于安装。接口采用插拔式接口便于安装及维修（现在市场上多采用段码式LCD显示屏，只能显示数字、字母或固定符号，必须记住符号或字母所代表的含义，才能完成操作，不利于安装调试）。
第四大优势：采用传感器和主板分离结构，使传感器不受主板发热的影响。（市场上的其他产品，多采用主板和传感器一体化结构，缺点：主板在通电以后，发出的热量会影响传感器的温湿度，造成数据偏高，此种产品多用于家庭室内，对测量精度没有太高要求的场合）。
第五大优势：供电系统采用宽压设计电路，电压范围在DC9V~DC35V之间。（现在市场的大部分产品多采用单一式电压，只能用12V或24V电源，对电压要求过高，系统稳定性差）。
第六大优势：传感器芯片采用瑞士原装进口芯片，精度高、稳定性好，缺点：价格是国产芯片的3倍左右。（现在市场上很多厂家多采用普通的国产芯片，价格低廉，精度低，稳定性差，使用时间短）。
第七大优势：具有记录功能，能储存2000条数据，保证数据的完成性。缺点：产品造价成本高，（目前市场上大部分的产品没有记录功能，有的省份要求必须按GSP要求，有实际的记录功能）
总之，我们的产品采用工业级设计，定位中高端，为你提供更专业、更合规的库房温湿度监测，整个系统可靠，实用，精确，能更好地为仓储服务。
6.冷藏车专用GPRS车载设备MHFY-Z3
GPRS车载设备，通过RS485读取温湿度探头数据，并通过GPRS上传软件。一个车载可以配2个探头，最多可以配32个RS485探头；主要功能、技术参数及图片如下：
（1）主要功能及优势：
1、集成无线GPRS、SMS短信功能为一体，稳定性强、集成度高、体积小、安装方便的特点。
2、大容量存储，在接两个探头的情况下可以存储30000组数据，按正常5分钟，报警2分钟存储，可以存储41天的数据。
3、设备都配有便携式无线蓝牙打印机，带电池，携带方便。
4、探头自动检测功能，连接失败，或人为拔掉探头的情况下会有提醒报警功能。
5、在远程升级功能。
6、我们的车载设备最多可以支持连接30个RS485探头。并可以任意设置。
(2)技术参数：
> 工作电压：DC12V/140mA 或 DC24V/70mA
> 长x宽x高 （170x100x30mm）
> 使用环境：工作-25℃～75℃，存储-35℃～85℃，相对湿度10%～95%（不凝结）
> 处理器介绍：
采用工业级32位ARM7处理器；主频高达到72MHZ，
1.25DMips/MHz；宽温（-40℃－+85℃工作范围）；高达12
位的ADC转化精度（1us的转换时间）；抗干扰能力强；容
5V电压输入；具有丰富的外设。
> 操作系统：
采用嵌入式多任务操作系统UCOS-II,使提高了系统的运行效率，同时使系统运行更加稳定可靠。
> 通信模组：GSM850/EGSM900：CLASS4(2W) DCS1800/PCS1900：CLASS1(1W)
7.管理主机及配件
管理主机设备MHFY-IG2，通过RS485读取温湿MHFY-C2度仪表数据，可以通过RS232连接线或以GPRS的连接方式，传输给计算机软件；同时管理主机还对MHFY-IG2数据进行判断，如果温湿度数据有超标或连接错误会产生声光报警和SMS短信报警。具体主要功能、技术参数和图片如下：
主要功能及优势：
> GPRS数传功能
> SMS短信报警功能
> 大容量存储（连接2个仪表MHFY-C2的情况下，可以存储30000组数据）
> 自检测探头是否连接良好功能
> 远程升级功能
> 精度校正功能
> 断电/恢复电源报警
> 任意添加或删除测点功能
> 声光报警功能
技术参数：
> 工作电压：DC12V/140mA 或 DC24V/70mA
> 长x宽x高 （170x100x30mm）
> 使用环境：工作-25℃～75℃，存储-35℃～85℃，相对湿度10%～95%不凝结）
> 处理器介绍：
采用工业级32位ARM7处理器；主频高达到72MHZ，
1.25DMips/MHz；宽温（-40℃－+85℃工作范围）；高达12
位的ADC转化精度（1us的转换时间）；抗干扰能力强；容
5V电压输入；具有丰富的外设。
> 操作系统：
采用嵌入式多任务操作系统UCOS-II,使提高了系统的运行效率，同时使系统运行更加稳定可靠。
> 通信模组：GSM850/EGSM900：CLASS4(2W)DCS1800/PCS1900：CLASS1(1W)
8.保温箱用GPRS无线温度监控终端
保温箱GPRS无线温湿度监控终端，通过采集安装在保温箱里面的温度，进行存储、显示，同时通过无线GPRS上传给软件，并能根据当前的温度判断是否超出了，设置人员设置温度上下限，产生温度报警信息和声光报警。主要功能、技术参数及图片如下：
主要功能：
>大容量存储（100800组数据），1分钟存储一次，可以不间断存
储70天数据；
>通过软件或平台设置TCP回传间隔、存储间隔；
>检测本地信号强度功能（V1.0版本后）；
>GPRS远程传输，通过TCP通道最快1分钟/次的速度上传；
>打印历史记录功能；
>LCD屏查看参数和存储状态功能；
>声光报警功能（可以设置报警的上限和下限）；
>GPRS远程开关设置功能；
>按键开关机功能；
>低电压自动关机功能；
>智能检测GPRS网路不通，自动关闭GPRS功能；
>支持软件和手动测试点设置（1~255）；
>最多支持3个短信用户，进行短信报警；
>大容量1800ma锂电池，过充保护和过放保护功能，充满提示；
>LCD屏显示温度湿度及相关提示功能。
>LCD屏查看短信报警信息，可以手动清除报警信息。
9、软件监控主界面
